کنترل و انتقال I/O از طریق Ethernet

در بسیاری از پروژه‌های اتوماسیون صنعتی، انتقال سیگنال‌های ورودی و خروجی بین سنسورها، تجهیزات کنترلی، PLC و تابلو برق به صورت سیم‌کشی مستقیم، باعث افزایش حجم کابل‌کشی، هزینه اجرا و پیچیدگی سیستم می‌شود. ماژول ریموت I/O شبکه‌ای راهکاری مناسب برای کاهش سیم‌کشی و انتقال اطلاعات I/O از طریق شبکه صنعتی است.

Remote I/O یا ورودی/خروجی ریموت، امکان دریافت سیگنال‌های دیجیتال و آنالوگ از تجهیزات موجود در نقاط مختلف کارخانه و ارسال اطلاعات آن‌ها به PLC یا سیستم کنترل را فراهم می‌کند. این ارتباط می‌تواند از طریق پروتکل‌هایی مانند Modbus RTU، Modbus TCP و Ethernet انجام شود.

ماژول ریموت I/O چیست؟

ماژول Remote I/O یک تجهیز صنعتی است که در نزدیکی سنسورها، کلیدها، شیرها، کنتاکتورها و سایر تجهیزات نصب می‌شود و اطلاعات ورودی و خروجی را از طریق شبکه به سیستم کنترل منتقل می‌کند.

برای مثال، به جای اینکه تعداد زیادی کابل از یک موتورخانه یا خط تولید تا تابلو PLC کشیده شود، می‌توان یک ماژول ریموت I/O شبکه‌ای را در نزدیکی تجهیزات نصب کرد و اطلاعات را از طریق کابل شبکه به PLC منتقل نمود.

این روش در پروژه‌هایی که فاصله تجهیزات از تابلو کنترل زیاد است، می‌تواند باعث کاهش قابل توجه کابل‌کشی و ساده‌تر شدن اجرای سیستم شود.

ریموت I/O با Modbus

یکی از رایج‌ترین روش‌های ارتباطی در سیستم‌های Remote I/O، استفاده از پروتکل Modbus است.

بسته به مدل تجهیز، ارتباط می‌تواند به صورت:

• Modbus RTU از طریق RS-485
• Modbus TCP از طریق Ethernet
• Ethernet صنعتی
• ارتباط با PLC
• ارتباط با سیستم SCADA
• ارتباط با Gateway و تجهیزات IIoT

انجام شود.

در یک سیستم Modbus Remote I/O، اطلاعات ورودی‌ها و خروجی‌ها در رجیسترها و آدرس‌های مشخص در اختیار کنترلر قرار می‌گیرد و PLC یا کنترلر می‌تواند آن‌ها را خوانده یا خروجی‌ها را کنترل کند.

مزایای ماژول Remote I/O شبکه‌ای

استفاده از ماژول ریموت I/O شبکه‌ای در پروژه‌های اتوماسیون صنعتی مزایای متعددی دارد:

کاهش کابل‌کشی:
به جای انتقال تک‌تک سیگنال‌ها تا تابلو PLC، اطلاعات از طریق شبکه منتقل می‌شوند.

کاهش هزینه اجرای پروژه:
کاهش حجم کابل و تجهیزات جانبی می‌تواند هزینه نصب و سیم‌کشی را کاهش دهد.

افزایش انعطاف‌پذیری سیستم:
در صورت توسعه خط تولید، می‌توان نقاط I/O جدید را به شبکه اضافه کرد.

مناسب برای فواصل طولانی:
در پروژه‌هایی که تجهیزات در نقاط مختلف کارخانه، ماشین‌آلات یا سایت صنعتی قرار دارند، Remote I/O می‌تواند گزینه مناسبی باشد.

دسترسی به اطلاعات از طریق شبکه:
در مدل‌های دارای Ethernet می‌توان اطلاعات I/O را با استفاده از شبکه صنعتی در اختیار PLC، HMI، SCADA یا سیستم‌های مانیتورینگ قرار داد.

ریموت I/O با Ethernet و Modbus TCP

در پروژه‌های جدید اتوماسیون صنعتی، استفاده از Remote I/O Ethernet و Modbus TCP اهمیت زیادی پیدا کرده است.

در این ساختار، ماژول Remote I/O از طریق Ethernet به شبکه متصل می‌شود و PLC یا کنترلر می‌تواند اطلاعات ورودی و خروجی را از طریق Modbus TCP دریافت و کنترل کند.

این ساختار برای کاربردهایی مانند:

• خطوط تولید
• ماشین‌آلات صنعتی
• سیستم‌های پمپاژ
• تابلوهای کنترل
• سیستم‌های تصفیه آب
• گلخانه و کشاورزی هوشمند
• مانیتورینگ تجهیزات
• پروژه‌های IIoT
• سیستم‌های کنترل و SCADA

قابل استفاده است.

اتصال Remote I/O به PLC و سیستم SCADA

یکی از کاربردهای مهم ماژول‌های ریموت I/O شبکه‌ای، اتصال آن‌ها به PLC و سیستم SCADA است.

در این معماری، سنسورها و تجهیزات میدانی به Remote I/O متصل شده و اطلاعات از طریق شبکه به PLC یا کنترلر منتقل می‌شود. اطلاعات مورد نیاز برای مانیتورینگ نیز می‌تواند در اختیار HMI یا SCADA قرار گیرد.

در برخی پروژه‌های IoT و IIoT نیز می‌توان از کنترلرهای دارای Ethernet و پروتکل‌هایی مانند MQTT برای ارسال اطلاعات به سرور یا Cloud استفاده کرد.

معماری نمونه

Sensor / Switch → Remote I/O → Ethernet / Modbus TCP → PLC → HMI / SCADA

و در پروژه‌های IIoT:

Sensor → Remote I/O → Edge Controller → MQTT → Cloud

کاربرد ماژول‌های ریموت I/O در صنعت

ماژول‌های Remote I/O در طیف گسترده‌ای از پروژه‌های صنعتی قابل استفاده هستند. از جمله:

• اتوماسیون خطوط تولید
• کنترل ماشین‌آلات

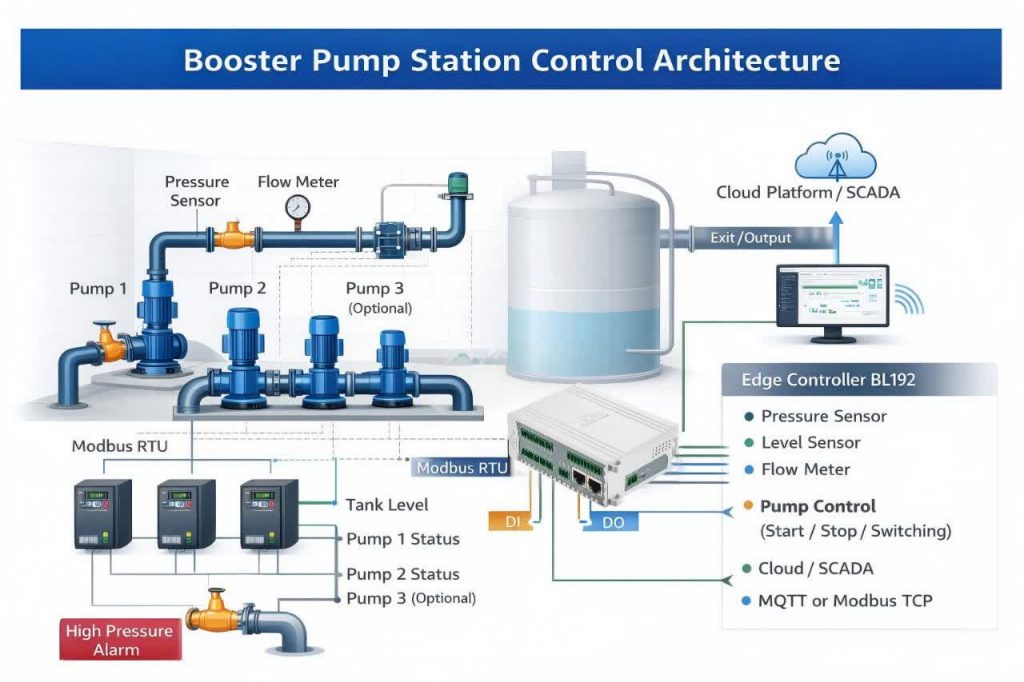

• سیستم‌های پمپاژ و بوستر پمپ
• کنترل موتور و تجهیزات برقی
• سیستم‌های آب و فاضلاب
• کشاورزی هوشمند
• گلخانه‌های هوشمند
• مانیتورینگ تابلو برق
• سیستم‌های BMS
• پروژه‌های SCADA
• پروژه‌های IIoT و IoT صنعتی

انتخاب ماژول ریموت I/O مناسب

برای انتخاب یک ماژول Remote I/O مناسب، باید مشخصات پروژه بررسی شود. مهم‌ترین موارد عبارت‌اند از:

1. تعداد ورودی دیجیتال DI
2. تعداد خروجی دیجیتال DO
3. وجود ورودی و خروجی آنالوگ AI / AO
4. نوع ارتباط؛ RS-485 یا Ethernet
5. پشتیبانی از Modbus RTU یا Modbus TCP
6. ولتاژ کاری
7. سرعت و ساختار شبکه
8. امکان توسعه I/O
9. سازگاری با PLC و SCADA
10. شرایط محیطی و صنعتی محل نصب

خرید و مشاوره ریموت I/O شبکه‌ای

شایگان صنعت شاپور در زمینه اتوماسیون صنعتی و تجهیزات کنترل، امکان تأمین و مشاوره فنی برای ماژول‌های Remote I/O شبکه‌ای، Modbus RTU، Modbus TCP و تجهیزات Ethernet صنعتی را فراهم می‌کند.

ماژول مناسب باید بر اساس تعداد I/O، نوع سیگنال، نوع PLC، ساختار شبکه و نیاز پروژه انتخاب شود. در پروژه‌های صنعتی، انتخاب صحیح Remote I/O می‌تواند در کاهش کابل‌کشی، ساده‌تر شدن تابلو برق و افزایش انعطاف‌پذیری سیستم کنترل مؤثر باشد.
